IP Address

Jaringan Komputer

IP ADDRESS

IP Address (Internet Protocol Address) adalah nomor biner atau identitas numerik yang yang dipakai disetiap komputer agar komputer tersebut dapat saling berhubungan. IP Address terdiri dari 4 blok angka desimal dimana angka tersebut tidak boleh melebihi nilai 255. Sebenarnya komputer hanya mengirim dan menerima data dalam bentuk kode biner (hanya angka satu dan nol). IP Address yang terdapat dalam komputer juga merupakan sebuah kode biner yang di terjemahkan kedalam angka – angka .

Sebagai Contoh IP Address adalah :192.168.1.3 atau bisa juga dalam bentuk biner adalah : 11000000.10101000.00000001.00000011. IP Address memiliki 2 jenis yaitu IPv4 dan IPv6 . IPv4 atau IP versi 4 adalah IP yang memiliki panjang angka 32 bit sedangkan IPv6 atau IP versi 6 adalah IP yang memiliki panjang angka 128 bit. Terbentuknya IPv6 karna antisipasi dari melonjak nya pengguna internet dari hari ke hari untuk IPv4 bisa menampung host sebanyak 4.294.967.296 sedangkan IPv6 bisa menampung pangkat 4 dari IPv4.

HOST ID

Host ID adalah identitas dari host ID seperti interface router, workstation, dan device yang terhubung kejaringan. untuk pengisian Host ID Harus mempuyai alamat IP yang bebeda di dalam satu jaringan interface yang sama.

Pengaturan Host ID dan Network ID diatur oleh nilai subnet mask, untuk kelas IP yang mempunyai Host ID dan Network ID hanya Kelas A, B, dan C sedangkan kelas D dan E tidak mempunyai Host ID dan Network ID.

SUBNET MASK

Subnet mask adalah istilah teknologi Informasi yang membedakan Network ID dan Host ID atau sebagai penentu porsi Network ID dan Host ID pada deretan kode biner. Fungsi dari subnet mask sendiri adalah untuk membedakan Network ID dengan Host ID dan menentukan alamat tujuan paket data apakah local atau remote.

Pengekspresian sebuah subnet mask biasanya di dalam dotted decimal notaion (notasi desimal bertitik). Sama halnnya seperti alamat IP. Setelah semua bit di set sebagai bagian Network ID dan Host ID, hasil nilai 32 bit tersebut dikonversikan menjadi notasi desimal bertitik.walaupun cara mempresentasikannya sebagai notasi desimal bertitik, subnet mask bukanlah alamat IP. Kelas – kelas alamat IP menjadi sebuah dasar dibuat nya Subnet Mask Default.

BROADCAST

Broadcast adalah sebuah metode dalam pengiriman data dimana data akan dikirim ke banyak titik sekaligus tanpa melakukan pengecekan apakah alamat yang dituju siap untuk menerima data atau tidak dan juga pengiriman paket juga tidak memperdulikan apakah data tersebut sampai pada alamat yang dituju atau tidak.

Dalam dunia telekomunikasi Broadcast bisa diartikan sebagai proses pengiriman sinyal ke berbagai lokasi pengiriman secara bersamaan melalui satelit, televisi, radio dan perangkat komunikasi lainnya.

Broadcast digunakan untuk siaran televisi dan radio, pada sistem ini stasiun siaran akan melakukan siaran secaa terus menerus dan memancarkanya tanpa meperdulikan apakah ada pesewat televisi atau pesawat radio yang memonitori siaran tersebut.

Selain itu Broadcast juga bisa didefinisikan sebagai bentuk layanan dari perangkat server ke perangkat client yang menyebarkan data secara bersamaan ke beberapa komputer client.

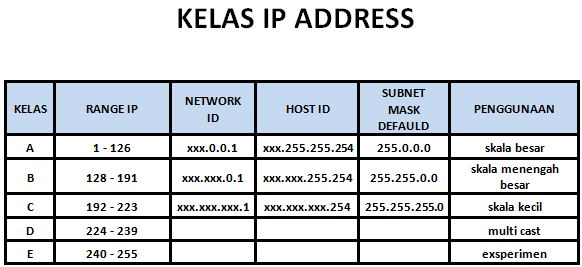

Macam – Macam Kelas IP Address

IP Address Kelas A

Alamat IP kelas A banyak digunakan untuk jaringan komputer berskala besar. IP Kelas A memiliki jumlah jaringan 126 dan setiap jaringan mampu untuk menampung 16,777,214 host. Dalam alamat IP kelas A Nomor urut bit tertinggi selalu diset dengan nilai Nol ( 0 ) sedangkan untuk tujuh bit berikutnya digunakan untuk pelengkap oktet pertama yang berfungsi untuk network identifier. Sementara untuk tiga oktet terakhir digunakan untuk host identifier. Range IP Address kelas A mulai 1.xxx.xxx.xxx sampai 126.xxx.xxx.xxx.

IP Address Kelas B

Kelas IP Address yang satu ini digunakan untuk jaringan komputer dengan skala menengah sampai bersar, IP Kelas B menyediakan 16,384 jaringan dan setiap jaringan menampung hingga 65,534 host. Nomor urut pada dua bit pertama dalam oktet pertama selalu diset dengan nilai 10 dalam bilangan biner. Sementara untuk 14 bit berikutnya digunakan untuk melengkapi dua oktet pertama sebagai network identifier. Untuk 16 bit berikutnya ( Dua oktet terakhir ) berfungsi sebagai host identifier. Range IP Address kelas B mulai dari 128.0.xxx.xxx sampai 191.255.xxx.xxx.

IP Address Kelas C

Kelas IP Address yang satu ini biasanya digunakan untuk jaringan komputer skala kecil. IP Address kelas C menyediakan 2,097,152 jaringan dan setiap jaringan dapat menampung 254 host. Pada tiga bit pertama pada Oktet pertama selalu bernilai 110 ( dalam bilangan biner ) kemudian 21 bit berikutnya ( tiga oktet pertama ) membentuk network identifier. Kemudian untuk 8 bit berikutnya ( Oktet terakhir ) digunakan untuk host identifier. Range IP Address kelas C mulai dari 192.0.0.xxx sampai 255.255.255.xxx.

IP Address Kelas D

Kelas Alamat IP ini digunakan untuk IP multicast, empat bit pertama pada oktet pertama bernilai 1110 ( bilangan biner ) dan sekaligus sebagai network identifier. Kemudian 28 bit betikutnya digunakan untuk host identifier. Range IP kelas D mulai dari 224.0.0.0 sampai 239.255.255.255.

IP Address Kelas E

IP Address kelas E digunakan untuk eksperimen. empat bit pertama pada oktet pertama kelas IP Address ini diset dengan nilai 1111 bilangan biner dan sekaligus sebagai network identifier . Kemudian untuk 28 bit berikutnya digunakan untuk host identifier. Range IP kelas E mulai dari 240.0.0.0 sampai 254.255.255.255.

Media Transmisi Wireless

Jaringan Komputer

Media Transmisi Wireless

Media transmisi wireless atau yang disebu juga unguided transmission adalah suatu media transmisi data yang tidak memerlukan kabel dalam proses transmisinya, media unguided atau wireless ini memanfaatkan sebuah antena untuk transmisi di udara, ruang hampa udara, atau air. Untuk transmisi, Antena menyebarkan energy elektromagnetik ke dalam media (biasanya udara), sedangkan untuk penerimaan sinyal, antena menangkap gelombang elektromagnetikdari media. Pada dasarnya terdapat dua jenis konfigurasi untuk transmisi wireless :

  • Searah

Untuk konfigurasi searah, antena pentransmisi mengeluarkan sinyal elektromagnetik yang terpusat; antenna pentransmisi dan antenna penerima harus disejajarka dengan hati-hati. Umumnya, semakin tinggi frekuensi sinyal, semakin mungkin menfokuskannya kedalam sinar searah.

  • Segala Arah

Untuk konfigurasi segala arah, sinyal yang ditransmisikan menyebar luas ke seagala penjuru dan diterima oleh banyak antena.

Jenis-Jenis Media Transmisi Wireless :

A.Gelombang Mikro

  • Gelombang Mikro Satelit

Satelit komunikasi adalah sebuah stasion relay gelombnag mikro. Dipergunkan untuk menghubungkan dua atau lebih transmitter atau receiver gelombang mikro pada bumi yang dikenal sebagai station bumi atau ground station. Satelit sangat sesuai untuk distribusi siaran televisi dan juga dipergunakan untuk titik-ke-titik antara sentral telepon pada jaringna telepon umum.

  • Gelombang Microwave

Microwave merupakan high-end dari RF (Radio Frequency), sekitar 1 – 30 GHz. Transmisi dengan microwave ada beberapa hal yang perlu diperhatikan :

  • Alokasi frekuensi
  • Interference, Keamanan
  • Harus straight-line (perambatan line-of sight)
  • Jarak tanpa repeater anatar 10 – 100 km

B.Infrared (Infra Merah)

Infrared adalah generasi pertama dari teknologi koneksi nirkabel yang digunakan untuk perangkat mobile. InfraRed merupakan sebuah radiasi gelombang elektromagnetis dengan panjang gelombang lebih panjang dari gelombang merah namun lebih pendek dari gelombang radio yaitu 0,7 mikro m sampai dengan 1 milimeter. Sinar infra merah memiliki jangkauan frekuensi 1011 Hz sampai 1014 Hz.

Kelebihan inframerah dalam pengiriman data

  • Pengiriman data dengan infra merah dapat dilakukan kapan saja, karena pengiriman dengan inframerah tidak membutuhkan sinyal.
  • Pengiriman data dengan infra merah dapat dikatakan mudah karena termasuk alat yang sederhana.

Kelemahan inframerah dalam pengiriman data

  • Pada pengiriman data dengan inframerah, kedua lubang infra merah harus berhadapan satu sama lain. Hal ini agak menyulitkan kita dalam mentransfer data karena caranya yang merepotkan.
  • Inframerah sangat berbahaya bagi mata, sehingga jangan sekalipun sorotan infra merah mengenai mata

C.Bluetooth

Bluetooth adalah sebuah teknologi komunikasi wireless (tanpa kabel) yang beroperasi dalam frekuensi 2,4 GHz unlicensed ISM (Industrial, Scientific and Medical) dengan menggunakan sebuah frequency hopping tranceiver yang mampu menyediakan layanan komunikasi data dan suara secara real-time antara host-host bluetooth dengan jarak jangkauan layanan yang terbatas.

Kelebihan dan Kekurangan dari Bluetooth adalah :

Kelebihan dari Bluetooth

  • Bluetooth dapat menembus dinding dan media rintangan lain namun tetap harus dengan jarak maksimal 10 meter.
  • Teknologi Bluetooth tak memerlukan kabel atau media lain untuk transfer data.
  • Bluetooth dapat mensikronasikan data dari ponsel ke komputer ataupun sebaliknya.
  • Bluetooth memiliki penggunaan daya rendah dan dapat digunakan sebagai perantara modem.

Kekurangan dari Bluetooth

  • Teknologi Bluetooth masih  menggunakan frekuensi sama dengan jaringan LAN.
  • Di Indonesia, sudah banyak virus yang dapat menyebar melalui Bluetooth.
  • Banyak keamanan Bluetooth yang harus diperhatikan guna mencegah tranfer data gagal.

D.Wi-Fi (Wireless Fidelity)

Wi-Fi (Wireless Fidelity) adalah koneksi tanpa kabel seperti handphone dengan mempergunakan teknologi radio sehingga pemakainya dapat mentransfer data dengan cepat dan aman. Wi-Fi merupakan kependekan dari Wireless Fidelity memiliki pengertian yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks – WLAN) yang didasari pada spesifikasi IEEE 802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g, saat ini sedang dalam     penyusunan, spesifikasi terbaru tersebut menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh hingga kecepatan transfernya.

Spesifikasi Jaringan Wifi menurut standart IEEE

Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11 . Sekarang ini ada beberapa variasi wifi  yaitu:

  • 802.11

Pada tahun 1997 Institute of Electrical and Electronics Engineers (IEEE) membuat standar WLAN pertama. Mereka menyebutnya 802.11 sesuai dengan nama kelompok yang dibentuk untuk mengawasi perkembangannya. Tapi 802.11 hanya mendukung maksimum bandwidth jaringan 2 Mbps, terlalu lambat untuk sebagian besar aplikasi. Sehingga produk ini kini tidak lagi diproduksi.

  • 802.11a

Di akhir tahun 1999 IEEE mengeluarkan 802.11a yang menetapkan operasi pita 5 GHz menggunakan Orthogonal Frequency Division Multiplexing (OFDM) dengan kecepatan datamencapai 54 Mbps. Produk-produk tersebut tidak tersedia sampai tahun 2000 terutama karena kesulitan pengembangan sirkuit pita 5 GHz. 802.11a beroperasi sampai 54Mbps pada pita 5 GHz menggunakan OFDM dengan rentang sampai 100 kaki tergantung pada kecepatan data sesungguhnya. Access point 802.11a dan radio NIC hanya tersedia diakhir tahun 2001.

  • 802.11b

IEEE mengembangkan kembali standar 802.11 pada awal Juli 1999 dengan menciptakan spesifikasi 802.11b. 802.11b mendukung bandwidth sampai 11 Mbps. Sebanding dengan kecepatan Ethernet.802.11b menggunakan frekuensi radio yang sama dan diatur pada sinyal (2,4 GHz ) sebagai standar 802.11 yang asli. Beberapa vendor lebih suka menggunakan frekuensi ini untuk menurunkan biaya produksi mereka. Namun perangkat dengan standar 802.11b lebih sering mendapatkan interferensi atau gangguan dari oven microwave, telepon nirkabel, dan peralatan lain yang sama-sama menggunakan frekuesi 2,4 GHz.

  • 802.11g

IEEE mengesahkan standar 802.11g yang kompatibel dengan 802.11b pada tahun 2003 dengan meningkatkan performanya mencapai 54 Mbps pada pita 2.4 GHz dengan menggunakan OFDM. IEEE 802.11g adalah sebuah standar jaringan nirkabel yang bekerja pada frekuensi 2,45 GHz dan menggunakan metode modulasi OFDM. 802.11g yang dipublikasikan pada bulan Juni 2003 mampu mencapai kecepatan hingga 54 Mb/s pada pita frekuensi 2,45 GHz, sama seperti halnya IEEE802.11 biasa dan IEEE 802.11b. Standar ini menggunakan modulasi sinyal OFDM, sehingga lebih resistan terhadap interferensi dari gelombang lainnya. Kelebihan 802.11g memiliki cepat kecepatan maksimum, jangkauan sinyal yang baik dan tidak mudah terhambat. Sedangkan kekurangan dari 802.11g adalah biaya lebih dari 802.11b, peralatan dapat mengganggu sinyal pada frekuensi yang tidak diatur.

  • 802.11n

IEEE 802.11n 2009 adalah sebuah perubahan standar jaringan nirkabel 802,11-2.007 IEEE untuk meningkatkan throughput lebih dari standar sebelumnya, seperti 802.11b dan 802.11g, dengan peningkatan data rate maksimum dalam lapisan fisik OSI (PHY) dari 54Mbit/s ke maksimum 600 Mbit/s dengan menggunakan empat ruang aliran di lebar saluran 40MHz. Sejak 2007, Wi-Fi Alliance telah memberikan sertifikat interoperabilitas produk “draft- N” berdasarkan pada draft 2.0 dari spesifikasi IEEE 802.11n. Aliansi telah meningkatkan perangkat ini dengan tes kompatibilitas untuk beberapa perangkat tambahan yang diselesaikan setelah Draft 2.0. IEEE 802.11n didasarkan pada standar 802,11 sebelumnya dengan menambahkan multiple-input multiple-output (MIMO) dan 40 MHz ke lapisan saluran fisik (PHY), dan frame agregasi ke MAC layer.

  • 802.11ac

802.11ac adalah standard wireless terbaru dan masih dalam pengembangan dan mungkin baru muncul di pasaran pada tahun 2014. Untuk kecepatan maksimum standard ini dapat mencapai 1Gbps, sama dengan kecepatan Gigabit Ethernet dan berjalan pada frekuensi dengan range 5GHz.

Keunggulan dan Kekurangan Wifi :

Keunggulan :

  • Biaya pemeliharannya murah (hanya mencakup stasiun sel bukan seperti pada jaringan kabel yang mencakup keseluruhan kabel),
  • Infrastrukturnya berdimensi kecil,
  • Pembangunannya cepat, mudah dikembangkan (misalnya dengan konsep mikrosel dan teknik frequency reuse),
  • Mudah dan murah untuk direlokasi dan mendukung portabelitas.

Kekurangan :

Biaya peralatan mahal (kelemahan ini dapat dihilangkan dengan mengembangkan dan memproduksi teknologi komponen elektronika sehingga dapat menekan biaya jaringan), delay yang besar, adanya masalah propagasi radio seperti terhalang, terpantul dan banyak sumber interferensi (kelemahan ini dapat diatasi dengan teknik modulasi, teknik antena diversity, teknik spread spectrum dll), kapasitas jaringan menghadapi keterbatas spektrum (pita frekuensi tidak dapat diperlebar tetapi dapat dimanfaatkan dengan efisien dengan bantuan bermacam-macam teknik seperti spread spectrum/DS-CDMA) dan keamanan data (kerahasian) kurang terjamin.

Jenis-jenis Antena Jaringan

  • ANTENA YAGI

Antena Yagi mempunyai bentuk menyerupai ikan teri. Sama seperti antenna grid, antena ini juga mempunyai cakupan yang searah. Perbedaan utama dari antena Yagi dengan Grid adalah antena ini cukup jarang digunakan dalam jaringan. Biasanya antenna ini akan diarahkan ke pemancar.

Kelebihan      : 1. Penguatan Dapat diatur sesuai kebutuhan

                           2. Penggunaan prinsip antena direksional

                          3. Bias digunakan pada frekuensi tinggi

Kekurangan   : 1. Bahan untuk merangkai cukup banyak

                          2. Pembuatan dan penghitungan relative sulit

  • ANTENA GRID

Antena WiFi jenis ini mempunyai bentuk seperti jaring. Cakupan antena grid hanya searah sehingga antena jenis ini biasanya dilengkapi dengan pasangan antena yang dipasang di tempat lain atau antena pemancar sinyal. Antena tersebut diarahkan ke antena pemancar sehingga sinyal yang diterima akan lebih kuat. Fungsi antena grid adalah menerima dan mengirim sinyal data melalui system gelombang radio 2,4 MHz.

Pemasangan antena grid ada dua cara yaitu secara horizontal dan secara vertikal.

Vertikal :

Kelebihan      : Jangkauan jauh

Kekurangan   : Beam sangat kecil sehingga saat pointing harus benar benar pas

Horizontal :

Kelebihan      : Beam sanat besat sehingga saat pointing lebih mudah

Kekurangan   : Mudah terkena interfensi dan jangkauan pendek

  • ANTENA OMNI

Antena WiFi yang satu ini memiliki bentuk menyerupai tongkat namun lebih kecil. Antena ini mempunyai cakupan yang lebih luas daripada antena Grid. Cakupan antena ini menyebar ke semua arah dan membentuk seperti semacam lingkaran.

Kelebihan      : 1. Mempunyai frekuensi jaringan 360 derajat

                          2. Membuatnya mudah

                          3. Tidak perlu banyak biaya

Kekurangan   : 1. Proses konneksi ke internetnya lama, karna terlalu banyak membagi-bagi sinyal di 360

  • ANTENA WAJANBOLIC

Antena ini dinamai dengan Wajan Bolic karena antena ini hampir sama dengan antena parabolic. Antena ini cukup sederhana karena bahan untuk parabolic disc menggunakan wajan atau alat dapur yang sering digunakan untuk memasak. Antena Wajan Bolic berfungsi untuk memperkuat sinyal nirkabel dari hotspot yang karena lokasinya terlalu jauh sulit diterima oleh USB Wireless Adapter jika hanya langsung terhubung dengan laptop atau PC.

Kelebihan            : 1. Jaringan yang di hasilkan cukup stabil dan lebih cepat

  2. Pemasangan dan instalasinya tidak memakan waktu lama

                                  3. Biaya yang diperlukan sangat murah

Kekurangan        : 1. Keberadaan angin sangat berpengaruh pada letak

                                  2. Kekuatan daya yang di hasilkan tidak bisa di kendalikan secara teratur

                                  3. Tidak mempunyai sensitifitas seperti parabola aslinya

Media Transmisi Wired

Jaringan Komputer

MEDIA TRANSMISI WIRED

Media transmisi wire disebut juga media transmisi guided, artinya Guided media menyediakan jalur transmisi sinyal yang terbatas secara fisik, meliputi twisted-pair cable, coaxial cable (kabel koaksial) dan fiber-optic cable (kabel serat optik). Sinyal yang melewati media-media tersebut diarahkan dan dibatasi oleh batas fisik media. Twisted-pair dan coaxial cable menggunakan konduktor logam yang menerima dan mentransmisikan sinyal dalam bentuk aliran listrik. Optical fiber/serat optik menerima dan mentransmisikan sinyal data dalam bentuk cahaya.

Jenis Jenis Kabel

  • STP Cable (Shielded Twisted Pair)

Kabel STP (Shielded Twisted Pair) merupakan salah satu jenis kabel yang digunakan dalam jaringan komputer. Kabel ini berisi dua pasang kabel (empat kabel) yang setiap pasang dipilin. Kabel STP lebih tahan terhadap gangguan yang disebebkan posisi kabel yang tertekuk. Pada kabel STP attenuasi akan meningkat pada frekuensi tinggi sehingga menimbulkan crosstalk dan sinyal noise.

Kabel STP mengkombinasikan teknik-teknik perlindungan dan antisipasi tekukan kabel. STP yang peruntukan bagi instalasi jaringan ethernet, memiliki resistansi atas interferensi elektromagnetik dan frekuensi radio tanpa perlu meningkatkan ukuran fisik kabel. Kabel Shielded Twister-Pair nyaris memiliki kelebihan dan kekurangan yang sama dengan kabel UTP. Satu hal keunggulan STP adalah jaminan proteksi jaringan dari interferensi-interferensi eksternal, sayangnya STP sedikit lebih mahal dibandingkan UTP.

  • Kecepatan dan keluaran: 10-100 Mbps
  • Biaya rata-rata per node: sedikit mahal dibadingkan UTP dan coaxial
  • Media dan ukuran konektor: medium
  • Panjang kabel maksimum yang diizinkan : 100m (pendek).
  • UTP Cable (Unshielded Twisted Pair)

Kabel UTP (Unshielded Twisted Pair) banyak digunakan dalam instalasi jaringan komputer. Kabel ini berisi empat pasang kabel yang tiap pasangnya dipilin (twisted). Kabel ini tidak dilengkapi dengan pelindung (unshilded). Kabel UTP mudah dipasang, ukurannya kecil, dan harganya lebih murah dibandingkan jenis media lainnya. Kabel UTP sangat rentan dengan efek interferensi elektris yang berasal dari media di sekelilingnya.

Secara fisik, kabel Unshielded Twisted-Pair terdiri atas empat pasang kawat medium. Setiap pasang dipisahkan oleh lapisan pelindung. Tipe kabel ini semata-mata mengandalkan efek konselasi yang diproduksi oleh pasangan-pasangan kawat, untuk membatasi degradasi sinyal. Seperti halnya STP, kabel UTP juga harus mengikuti rule yang benar terhadap beberapa banyak tekukan yang diizinkan perkaki kabel. UTP digunakan sebagai media networking dengan impedansi 100 Ohm. Hal ini berbeda dengan tipe pengkabelan twister-pair lainnya seperti pengkabelan untuk telepon. Karena UTP memiliki diameter eksternal 0,43 cm, ini menjadikannya mudah saat instalasi. UTP juga mensuport arsitektur-arsitektur jaringan pada umumnya sehingga menjadi sangat popular.

  • Kecepatan dan keluaran: 10 – 100 Mbps
  • Biaya rata-rata per node: murah
  • Media dan ukuran: kecil
  • Panjang kabel maksimum yang diizinkan : 100m (pendek).

Kabel UTP memiliki banyak keunggulan. Selain mudah dipasang, ukurannya kecil, juga harganya lebih murah dibanding media lain. Kekurangan kabel UTP adalah rentang terhadap efek interferensi elektris yang berasal dari media atau perangkat-perangkat di sekelilingnya. Meski begitu, pada prakteknya para administrator jaringan banyak menggunakan kabel ini sebagai media yang efektif dan cukup diandalkan.

  • Coaxial Cable

Coaxcial terdiri dari dua konduktor, dibentuk untuk beroperasi pada pita frekuensi yang besar. Terdiri dari dua konduktor inti dan dikelilingi oleh kawat-kawat kecil. Di antara konduktor inti dengnan konduktor sekelilingnya dipisahkan dengan sebuah isolator (jaket /shield). Kabel coaxcial lebih kecil kemungkinan untuk berinterferensi dikarenakan adanya shield. Coaxcial dapat digunakan untuk jarak jauh dan mendukung lebih banyak terminal dalam satu jalur bersama.

Kabel coaxcial ini terbagi lagi menjadi 2 bagian yaitu kabel coaxcial baseband (kabel 50 ohm) yang digunakan untuk transmisi digital dan kabel coaxcial broadband (kabel 75 ohm) yang gigunakan untuk transmisi analog.

Kabel Coaxcial merupakan media transmisi yang akan paling banyak digunakan pada Local Area Network (LAN) dan menjadi pilihan banyak orang karena selain harganya murah, kabel jenis ini juga mudah dugunakan.

  • Fiber Optic

Kabel fiber optic merupakan media networking yang mampu digunanakan untuk transmisi-transmisi modulasi. Jika dibandingkan media-media lain, fiber optic memiliki harga lebih mahal, tetapi cukup tahan terhadap interferensi elektromagnetis dan mampu beroperasi dengan kecepatan dan kapasitas data yang tinggi. Kabel fiber optic dapat mentransmisikan puluhan juta bit digital perdetik pada link kabel optic yang beroperasi dalam sebuah jaingan komersial. Ini sudah cukup utnuk mengantarkan ribuan panggilan telepon.

Beberapa keuntungan kabel fiber optic:

  • Kecepatan

Jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi, mencapai gigabits per second.

  • Bandwidth

Fiber optic mampu membawa paket-paket dengan kapasitas besar.

  • Distance

Sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan “refresh” atau “diperkuat”.

  • Resistance

Daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor, atau bahkan kabel-kabel transmisi lain di sekelilingnya.

  • Maintenance

Kabel-kabel fiber optic memakan biaya perawatan relative murah.

Tipe-tipe kabel fiber optic:

  • Kabel single mode merupakan sebuah serat tunggal dari fiber glass yang memiliki diameter 8.3 hingga 10 micron. (satu micron besarnya sekitar 1/250 tebal rambut manusia)
  • Kabel multimode adalah kabel yang terdiri atas multi serat fiber glass, dengan kombinasi (range) diameter 50 hingga 100 micron. Setiap fiber dalam kabel multimode mampu membawa sinyal independen yang berbeda dari fiber-fiber lain dalam bundel kabel.
  • Plastic Optical Fiber merupakan kabel berbasis plastic terbaru yang memiliki performa familiar dengan kabel single mode, tetapi harganya sedikit murah.

Perangkat Jaringan

Jaringan Komputer

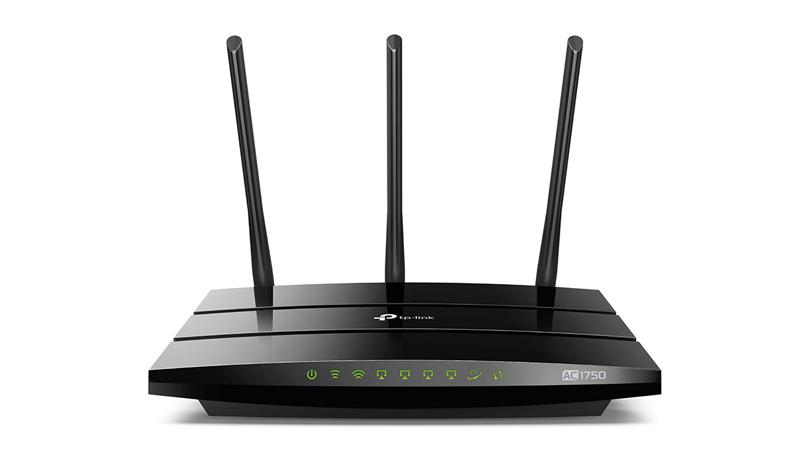

1.Router

Pengertian router adalah suatu perangkat luar komputer atau alat yang mengirimkan paket data melalui jaringan internet menuju perangkat lain atau tujuannya menggunakan proses yang dinamakan routing.

Routing adalah proses yang terjadi saat pengiriman paket data dari jaringan satu ke jaringan yang lainnya yang terjadi melalui 3 lapisan(jaringan internet protocol) dari stack protokol 7-lapis OSI.

Fungsinya :

Fungsi router adalah menghubungkan 2 jaringan atau lebih untuk menyalurkan data informasi dari jaringan satu ke jaringan lainnya. Dalam proses penyaluran sinyal data informasi tadi, perangkat baik yang menerima atau yang mengirim harus terkoneksi dengan internet.

Fungsi utama dari router sendiri yakni sebagai pembagi atau penyalur IP address secara stastis atau memakai DHCP .kepada seluruh perangkat komputer atau laptop yang terhubung pada perangkat router tadi. Setelah fungsi dari router tadi berjalan, maka setiap komputer yang terhubung memiliki IP address yang unik sehingga dapat digunakan untuk melakukan browsing, setting LAN dan internetan.

2. Swicth

Switch merupakan perangkat yang biasa digunakan sebagai konsentrator pada jaringan dengan topologi star. Konsentrator disini berfungsi sebagai penerima dan mengirim data dari komputer sumber ke komputer tujuan. Selain switch ada juga perangkat lainnya yang memiliki fungsi dasar yang sama, yaitu Hub. Namun, karena banyaknya kekurangan hub dibandingkan switch, membuatnya mulai ditinggalkan.

Fungsinya :

1.Address Learning

Address learning ini berkaitan dengan bagaimana switch dapat mendapatkan Mac Address dari perangkat yang terkoneksi dengan dirinya.  Ketika paket frame (karena switch merupakan peralatan layer 2, jadi data yang dikirim berupa frame. Pada layer 3 data tersebut berupa packet) sampai pada switch, ia akan mempelajari MAC Address pengirim dan memastikan alamat penerima paket tersebut.Meneruskan / Menyaring Data Frame

2.Forwarding disini merupakan suatu proses meneruskan paket frame dari salah satu port menuju port yang menjadi tujuan paket tersebut. Ketika salah satu host yang terhubung dengan salah satu port pada switch mengirimkan data frame, maka switch akan melakukan pengecekan pada Mac address table. Yang dicek oleh switch ialah terdapat pada port berapa Mac address tujuan dari data frame.

3.Looping Avoidance

Looping terjadi pada switch dimana data yang dikirim hanya berputar pada port-port yang ada di switch. Seperti misalnya pada gambar dibawah ini, kesalahan dalam mengkoneksikan kabel pada port-port switch juga bisa menyebabkan looping.

Kondisi looping ini dapat diceh dengan menutup/memblok salah satu port yang terkoneksi, misalnya pada switch 1 menutup port eth2 dan pada switch 2 menutup port eth1. Sehingga data dapat sampai ke tujuan tanpa dan tidak berputar-putar saja.

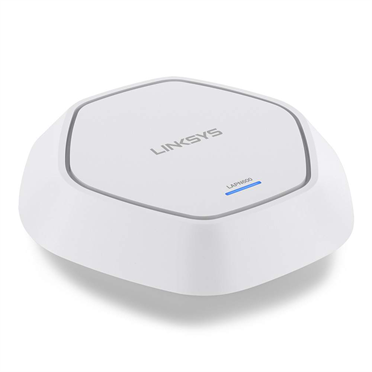

3. Access Point

Access point adalah sebuah perangkat dalam jaringan komputer yang dapat menciptakan jaringan lokal nirkabel atau WLAN (Wireless Local Area Network). Access point akan dihubungkan dengan router atau hub atau switch melalui kabel Ethernet dan memancarkan sinyal wifi di area tertentu. Untuk dapat terhubung dengan jaringan lokal yang telah dikonfigurasikan tersebut, perangkat harus melalui access point.

Fungsinya :

  1. Untuk memancarkan atau mengirimkan sinyal koneksi data dan internet melalui gelombang radio. Semakin baik kekuatan sinyal access point, maka area jangkauannya pun akan semakin luas. Ukuran sinyal biasanya di tuliskan dalam satuan dBm atau mW.
  2. Sebagai Hub, access point akan menghubungkan jaringan lokal yang menggunakan kabel dengan jaringan nirkabel atau wireless.
  3. Untuk mengatur agar access point berfungsi sebagai DHCP (Dynamicc Host Configuration Protocol) Server. Dengan demikian, secara otomatis access point akan dapat memberikan IP Adrees untuk setiap perangkat yang terhubung.
  4. Untuk mengatur akses yang didapatkan suatu perangkat. Akses tersebut diatur berdasarkan MAC Address (Media Access Control) yang merupakan identifikasi unik yang dimiliki oleh network card perangkat.
  5. Untuk menerapkan fitur keamanan Wired Equivalent Privacy atau WEP dan Wi-Fi Protected Access atau WAP. WEP atau yang sering disebut Shared Key Autenthication, merupakan metoda pengamanan jaringan nirkabel (wireless) dengan otentifikasi kecocokan kunci yang di berikan client pada access point. Sedangkan WAP merupakan metoda keamanan yang dibuat untuk melengkapi metoda WEP dengan menambahkan decryption.

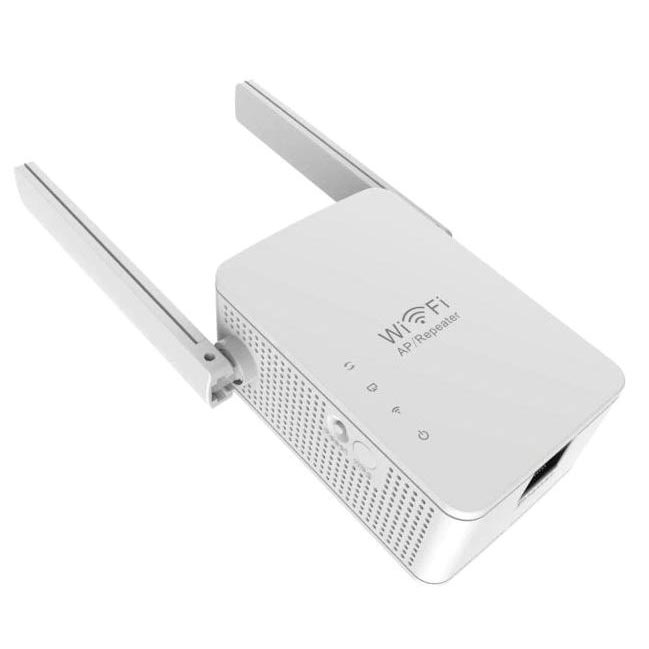

4. Repeater

Pengertian repeater secara istilah dapat dikaji secara bahasa, repeater berasal dari bahasa inggris “repeat” yang berarti ulangi atau pengulangan. Dalam bahasa komputer jaringan bisa diartikan pengulangan transfer data signal sehingga menghasilkan kecepatan transfer data maksimal. Alat ini tentu sangat membantu untuk daerah atau wilayah yang memiliki akses jaringan internet yang lemah. Secara khusus banyak sekali manfaat dan fungsi repeater itu sendiri. Di bawah ini akan saya coba ulas juga mengenai fungsi dan manfaat repeater berserta penjelasannya.

Fungsinya :

  1. Fungsi repeater untuk memperluas jangkauan sinyal internet
  2. Fungsi repeater untuk menambah dan mengoptimalkan sinyal wifi
  3. Fungsi repeater untuk mempercepat pengiriman dan penerimaan data
  4. Mengurangi penggunaan kabel jaringan
  5. Fungsi repeater sebagai pengganti router jika rusak

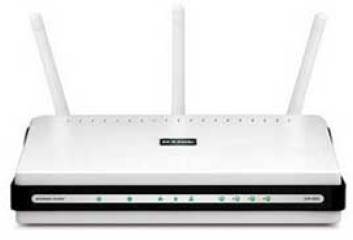

5. Bridge

Kata bridge diambil dari bahasa Inggris yang bila diartikan adalah jembatan atau penghubung. Kemudian bila dihubungkan dengan jaringan komputer, pengertian bridge menjadi suatu alat yang dapat menghubungkan jaringan komputer LAN (Local Area Network) dengan jaringan LAN lainnya. Tidak hanya dapat menghubungkan tipe jaringan komputer yang sama, bridge bisa digunakan untuk menghubungkan tipe yang berbeda-beda. Misalnya saja seperti ethernet dan fast ethernet.

Fungsinya :

  1. Menghubungkan Dua Jaringan Komputer LAN yang Sejenis
  2. Menghubungkan Beberapa Jaringan Komputer yang Terpisah
  3. Sebagai Router pada Jaringan Komputer yang Luas
  4. Mengopi Frame Data

6. Network Interface Card (NIC)

Network Interface Card (NIC) adalah kartu jaringan (papan elektronik) yang ditanam disetiap komputer yang terhubung ke jaringan. Untuk beberapa komputer desktop yang terjual dipasaran saat ini telah dilengkapi dengan kartu yang satu ini. Banyak sekali macam macam kartu jaringan, dan terdapat tiga hal yang harus diperhatikan pada suatu NIC yaitu Tipe kartu jenis Protokol, dan juga tipe kabel yang didukungnya. Tipe kartu terdapat dua macam yaitu PCI dan ISA.

Fungsinya :

  1. Menerima data yang telah dikirim dari komputer lain.
  2. Sebagai Media pengirim data ke komputer lain di dalam jaringan.
  3. Untuk megontrol data flow antarakomputer dan sistem kabel.
  4. Menterjemahkan data menjadi bentuk bit, sehingga dapat dimengerti oleh komputer penerima.

7.Wireless Card

Wireless Card atau bisa juga disebut sebagai kartu wifi merupakan sebuah hardware atau perangkat keras yang umumnya terdapat di dalam device laptop yang akan berperan sebagai penerima sinyal elektromagnetik.

Seperti yang sudah admin sebutkan sebelumnya yaitu dengan hadirnya wirreless card tentu akan sangat memudahkan banyak pengguna laptop untuk dapat lebih praktis terkoneksi dengan jaringan tanpa harus menggunakan kabel layaknya pc.

Fungsinya :

Fungsi wireless card pada laptop yaitu menghubungkan jaringan tanpa kabel, artinya kalian bisa menerima sinyal dari perangkat lain yang di share mulai dari wifi bahkan untuk tetring hotspot melalui smartphone pun kalian bisa gunakan.

Meskipun tidak memerlukan kabel lan untuk terhubung dalam jaringan namun wireless card sendiri dapat menerima sinyal dengan baik meskipun jika kita perbandingkan dengan menggunakan kabel tentu hasilnya sedikit lebih baik menggunakan kabel.

Protokol Jaringan

Jaringan Komputer

1. ARP (Address Resolution Protocol)

Protokol ARP atau Address Resolution Protocol merupakan sebuah protokol yang bertanggung jawab mencari tahu Mac Address atau alamat hardware dari suatu Host yang tergabung dalam sebuah jaringan LAN dengan memanfaatkan atau berdasarkan IP Address yang terkonfigurasi pada Host yang bersangkutan. Dalam OSI layer, protokol ini berkeja antara Layer 2 dan Layer 3.

Fungsi :

Peran protokol ARP ini sangat penting dalam jaringan, terutama mengenai komunikasi data yang terjadi dalam jaringan. Setiap host yang tergabung atau terhubung dalam sebuah jaringan LAN saling berkomunikasi menggunakan alamat fisik (Mac Address) dan tidak menggunakan alamat logis (IP Address).

2. RARP (Reverse Address Resolution Protocol)

RARP (Reverse Address Resolution Protocol) adalah protokol yang bertugas untuk menemukan IP address suatu host yang hanya tahu Hardware address-nya saja (misal pada diskless machine). Host akan mengirim paket berikut alamat MAC-nya secara broadcast, untuk meminta alamat IP yang sesuai. RARP server akan menjawab paket tersebut, sehingga alamat IP akan teridentifikasi.

Fungsi :

Berguna untuk mengadakan translasi MAC address yang diketahui menjadi IP address router menggunakan ini untuk mendapatkan IP address dari suatu MAC address yang diketahuinya.

3. ICMP (Internet Control Message Protocol)

ICMP sendiri adalah sebuah kependekan dari apa yang kita kenal dengan nama Internet Control Message Protocol. Dari namanya, maka sudah bisa kita ketahui bahwa ICMP ini merupakan salah satu protocol jaringan yang digunakan di dalam jaringan internet, disamping protocol – protocol lainnya, seperti TCP/IP. ICMP ini seringkali dikenal sebagai salah satu protocol inti pada keluarga protocol internet, jadi hal ini membuat ICMP memiliki peran dan fungsi yang penting di dalam sebuah jaringan internet.

Fungsi :

1.Membantu proses error handling / melaporkan apabila terjadi error pada sebuah jaringan

Error merupakan salah satu gejala yang paling mungkin terjadi di dalam sebuah jaringan komputer. Error biasanya terjadi ketika pesan dan juga request tidak dapat tersampaikan ke host, ataupun koneksi terputus atau kehilangan koneksi dalam proses transmisi data di dalam jaringan komputer.

2. Membantu control procedure atau prosedur pengaturan pada sebuah jaringan

Control procedure atau prosedur pengontrolan juga merupakan tugas dan fungsi utama dari protocol ICMP ini. ICMP bertugas untuk mengatur dan mengontrol segala macam bentuk pengaturan pada sebuah jaringan kompter. Dengan adanya ICMP ini, maka setiap jaringan komputer dapat berjalan sesuai dengan prosedur juga ketentuan yang ada, sehingga tidak mengalami melenceng atau kesalahan dalam proses transmisi jaringan tersebut.

3. Menyediakan pengendalian error dan pengendalian arus pada network layer atau lapisan jaringan

Pengendalian error atau error handling sudah dibahas pada poin sebelumnya. Akan tetapi, selain melakukan pengendalian error atau error handling ini, ICMP juga memiliki tugas juga fungsi lainnya, yaitu melakukan pengenalian terhadap arus informasi yang ditransmisikan pada network layer atau lapisan jaringan.

4. Mendeteksi terjadinya error pada jaringan, seperti connection lost, kemacetan jaringan dan sebagainya

Tugas pendeteksian dan juga pelaporan akan terjadinya error juga merupakan tugas dan fungsi utama dari ICMP ini. ICMP merupakan protocol yang memilki peran penting ketika terjadi error pada sebuah jaringan atau network. Ketika ICMP mendeteksi terjadinya error, biasanya router atau perangkat keras jaringan lainnya akan memberikan tanda kepada ICMP, misalnya host tidak dapat dijangkau, atau koneksi terputus.

4. HTTP (Hypertext Transfer Protokol)

Hypertext Transfer Protocol atau biasa disebut dengan HTTP adalah sebuah protokol dalam jaringan yang digunakan untuk pengiriman paket data atau dokumen dalam sebuah Internet (WWW atau World Wide Web). HTTP sendiri merupakan sebuah protokol yang digunakan sebagai komunikasi data dalam dunia internet yang mana HTTP digunakan untuk distribusi dan sistem informasi hypermedia. Dalam pengertian tersebut, HTTP menetapkan bagaimana pesan diformat dan ditransmisikan, dan seperti apa respon dari browser.

Fungsi :

HTTP atau Hypertext Transfer Protocol berfungsi untuk melakukan format terhadap paket data yang sudah ditentukan dan ditransmisikan menjadi sebuah data atau file dengan format yang bisa direspon oleh browser (google chrome, Mozilla Firefox, Opera Mini, UC Browser, dan sebagainya) sehingga browser-browser tersebut mampu memunculkan data yang sudah dikirim.

5. FTP (File Transfer Protocol)

File Transfer Protokol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang men-support TCP/IP protokol. Dua hal penting yang ada dalam FTP adalah FTP server dan FTP Client. FTP server menjalankan software yang digunakan untuk tukar menukar file, yang selalu siap memberian layanan FTP apabila mendapat request dari FTP client. FTP client adalah komputer yang request koneksi ke FTP server untuk tujuan tukar-menukar file (upload dan download file).

Fungsi :

  1. Untuk men-sharing data.
  2. Untuk menyediakan indirect atau implicit remote computer.
  3. Untuk menyediakan tempat penyimpanan bagi user.
  4. Untuk menyediakan transfer data yang reliable dan efisien.

6.SMTP (Simple Mail Transport Protocol)

SMTP (Simple Mail Transfer Protocol) merupakan sebuah protokol dalam jaringan internet yang biasa digunakan dalam pengiriman pesan elektronik (email).

Lain halnya dengan IMAP atau POP3 yang keduanya adalah merupakan protokol untuk menerima pesan email, SMTP memberi perintah untuk mengontrol negosiasi dan transmisi melalui koneksi data stream Transfer Control Protocol (TCP).

Dalam OSI Layer, SMTP bekerja pada layer aplikasi (application layer), dimana fungsi dari protkol yang bekerja pada layer aplikasi ini adalah untuk menjalankan proses aplikasi yang dipakai pengguna seperti untuk penentuan sumber daya jaringan, sinkronisasi komunikasi maupun identifikasi partner komunikasi.

Fungsi :

Fungsi SMTP melakukan transfer email ke pengguna berbasis IP address pada TCP port 25 menggunakan serangkaian perintah mesin antar host. Host yang juga end user menggunakan User Agent (MUA) atau Mail Transfer Agent (MTA). Selanjutnya email yang telah dikirimkan lalu diterima oleh end user dengan POP3 atau IMAP.

7. POP3 (Post Office Protocol )

POP3 adalah singkatan dari Post Office Protocol versi 3. Sesuai namanya, POP3 adalah protokol pada jaringan internet yang memiliki fungsi seperti bus email, dan digunakan pada klien email yang harus kita ambil dan baca email atau e-mail masuk.

Penggunaan email atau surat elektronik tentu saja tidak kita kenal di telinga kita? Saat email masuk ke inbox email kami, di situlah POP3 bekerja dan memainkan peran yang sangat penting.

Fungsi :

Fungsi utama POP3 adalah menyimpan sementara email yang dikirim ke server email, lalu meneruskannya ke klien email, yang akan direspon saat email dibuka oleh pengguna yang memenuhi syarat (dalam hal ini mereka memegang nama pengguna dan juga kata sandi dari alamat email).

8. IMAP4 (Internet Message Protocol)

IMAP4 atau singkatan dari Internet Message Access Protocol 4, adalah interface standar yang menghubungkan c dengan mail server.IMAP4 menyediakan tempat/storage untuk menampung e-mail yang datang sampai pengguna e-mail login, dan mendownload e-mail ini. IMAP4 bisa dikonfigurasi untuk mendownload hanya e-mail header saja, yang berisi To/From, dan pengguna bisa memilih e-mail mana yang mau didownload untuk dibaca.

Fungsi :

  1. Dengan IMAP, user dapat membuat, mengubah dan menghapus folder yang ada di server.
  2. E-mail baru akan didownload dari server jika user ingin membacanya, sehingga e-mail juga dapat diakses dari tempat lain.
